MULTI MODEL SCHEMATIC TOOL






Dengan skema diagram kita akan dapat mengetahui jalur yang terdapat pada mesin ponsel yang sangat rumit dan kecil bahkan jalur tersebut tidak dapat terlihat langsung. berbeda dengan elektronika lainnya, dimana jalur-jalurnya akan mudah kita pahami karena sangat terlihat jelas dengan jalur-jalur yang besar dan hanya mempunyai satu lapisan jalur. Berbeda dengan mesin ponsel dimana jalur-jalur mesin ponsel sangat kecil dan rumit bahkan jalur tersebut tidak dapat terlihat secara langsung, walaupun bila kita lihat mesin ponsel seperti hanya mempunyai dua lapisan jalur (depan dan belakang), tentu tidak.
Mesin ponsel mempunyai banyak lapisan yang di susun sedemikian rupa, bahkan mesin ponsel mempunyai hingga 6 lapisan jalur. Tentunya dapat anda bayangkan, dengan komponen sebanyak itu dan sangat kecil akan di hubungkan satu sama lain dijadikan satu rangkaian yang sangat rumit, padahal PWB (papan mesin) sangat kecil dan dibatasi ukurannya agar ukuran ponsel tidak menjadi besar. Tentunya dibutuhkan jalur yang bukan hanya 1-2 lapisan jalur melainkan lebih dari 6 lapisan agar jalur-jalur terbut tidak membutuhkan lahan (area) yang luas.
Sangat sulit sekali untuk mengetahui jalurnya bila tanpa bantuan skema diagram, oleh karena itu skema diagram akan sangat membantu dalam mereparasi ponsel, dengan skema diagram kita bukan hanya mengetahui jalurnya saja melainkan kita dapat mengetahui jenis komponen dan nilai satuan komponennya, seperti: nilai resistor, kapasitor, type IC, dll. Fungsi lain dari skema diagram kita akan dapat mengetahui tata letak komponen yang akan memudahkan kita untuk memetakan suatu sistem dan pemetaan kerusakan pada mesin ponsel.
Dengan skema diagram kita akan dapat mengganti suatu komponen dari ponsel kanibal, misalkan kita mempunyai ponsel samsung galaxy note 7 yang harus diganti resistornya, dengan skema diagram kita dapat mencari persamaan komponennya dari type ponsel yang berbeda dengan cara mengetaui nilai resistor tersebut. Walaupun di badan komponen resistor tidak terdapat kode atau pernyataan nilai resistansinya, maka dengan skema diagram kita akan dapat menggetahui nilai komponen yang akan digunakan.
Ada terdapat banyak sekali skema diagram yang telah tersedia, tentunya satu skema diagram hanya berlaku untuk satu type ponsel saja. Akan tetapi bila anda telah menguasai satu type skema diagram ponsel saja, maka anda akan dengan mudah untuk mempelajari skema diagram yang lainya.

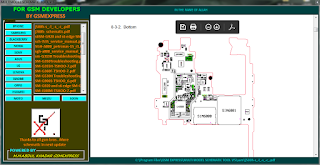

Dibawah ini sudah saya sediakan tool skema yang langsung bisa anda download pada link yang sudah saya sediakan. berikut beberapa gambar penampakan nya
